伸縮性フィルムREACTIS™
REACTIS™は、容易に変形できる優れた柔軟性と変形させても元通りに戻る⾼い復元性を両⽴した伸縮性フィルムです。
REACTIS™は、当社独⾃のポリマー設計と製膜技術を⽤い開発した、⾮常に柔軟で変形させても元通りに復元する伸縮性フィルムです。さらに、低温から⾼温の幅広い温度範囲でこの特性を維持しています。また、フィルム表⾯への塗布、印刷、貼り合わせなど様々な加⼯に求められる、耐熱性、印刷適性(密着性)、表⾯形状の⾃由度を有しており、各種デバイスへの適⽤が期待できます。

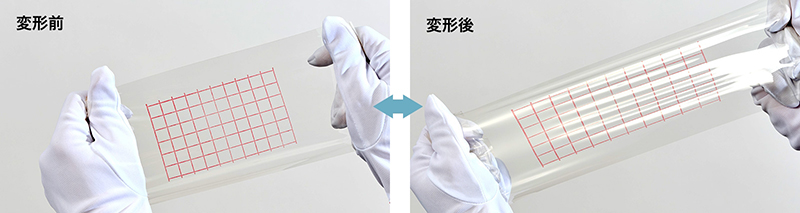

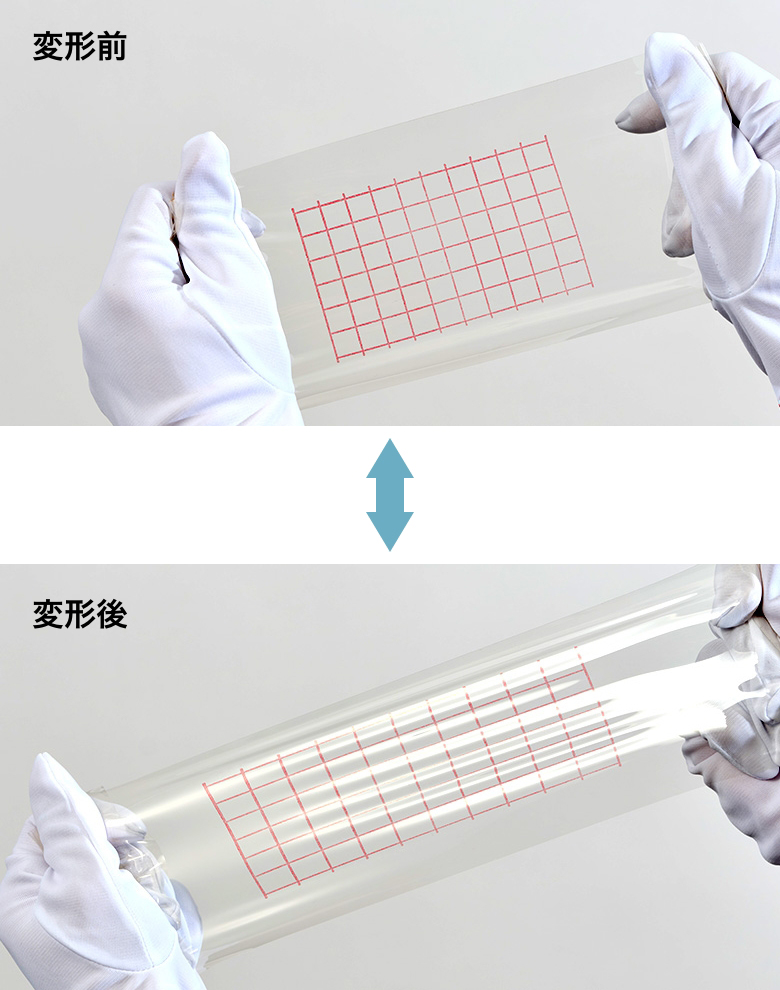

変形イメージ

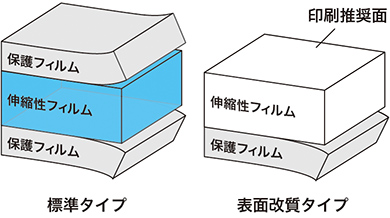

構成
- 伸縮性フィルムの厚みは30〜100μm。その他厚みは別途ご相談。
特長
引張時の復元性
柔軟であるため容易に変形することができ、変形させても元通りに戻る、高い復元性を示します。

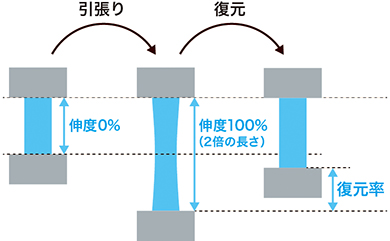

評価⽅法
| 復元率 | |
|---|---|
| 熱可塑性ウレタンフィルム | 92% |
| REACTIS™ | 97% |

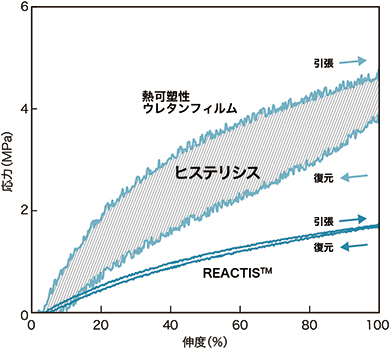

測定結果
- 各物性データは代表特性値であり、品質保証値ではありません。
耐熱性
加熱しても⼨法変化が⼩さいため、加熱を伴う加⼯にも適⽤可能です。

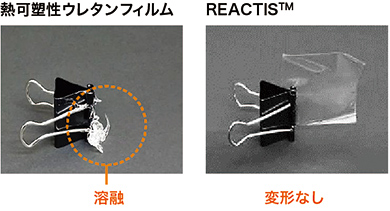

加熱時の変形挙動(200℃ 5分加熱後)
印刷適性
様々な表⾯設計を加えることができるため、スクリーン印刷やインクジェット印刷等の各種印刷⽅法に適⽤可能です。

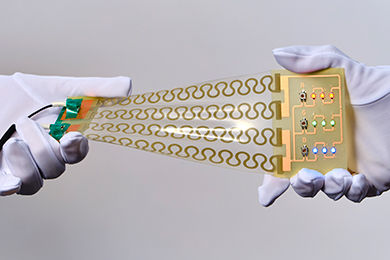

印刷例
伸縮性銀ペースト
（スクリーン印刷）
用途例
- ディスプレイ部材
- センサー部材
- ⾃動⾞部材
- ウェラブルデバイス部材
- アクチュエータ部材
- 各種筐体材料
- テープ基材
- 衝撃吸収材料
- 製造⼯程材料
※生体適合性は確認しておりません
代表特性
| 標準 タイプ |
表面改質 タイプ |
|||||
|---|---|---|---|---|---|---|
| STR1 | STM1 | |||||
| 厚み | μm | 50 | 100 | 50 | 100 | |
| 機械特性 | ヤング率 | GPa | 0.003 | 0.003 | 0.003 | 0.003 |
| 100％歪み応⼒ | MPa | 1.8 | 2.0 | 2.0 | 1.8 | |
| 引張り伸び | % | 400 | 400 | 400 | 400 | |
| 引張り強度 | MPa | 12 | 12 | 12 | 12 | |
| 復元率(100%伸⻑時) | ％ | 97 | 97 | 97 | 94 | |
| 光学特性 | 全光線透過率*1 | ％ | 93 | 93 | 89 | 89 |
| ヘイズ*2 | % | 0.7 | 1.5 | 95 | 95 | |
| 表⾯特性 | 表⾯粗さ*3 Sa | nm | 8 | N/A | 600 | N/A |
| 他 | ⽔蒸気透過率*4 (40℃-90%RH) |
g/m2/24h | 1,810 | 1,100 | N/A | N/A |
- *1 JIS K7361-1(1997)
- *2 JIS K7136(2000)
- *3 ISO 25178-2:2012
- *4 JIS Z0208(1976)
各物性データは代表特性値であり、品質保証値ではありません。
保護フィルムを剥離後の伸縮性フィルムの測定データです。
開発品の情報を含んでおり、今後、タイプ名変更の可能性があります。
