物理和热特性
1. 一般物理特性
表 1 总结了 Lumirror® 的物理特性。
用于测量的每个样品的厚度为 #25 (25 μ)。
| 特性 | 测量值 | 单位 | 测量方法 |
|---|---|---|---|
| 密度 | 1.40 （1.390 至 1.408） |
g/cm2 | JIS K 6760-71 （正庚烷，CCI4） |
| 熔点 | 263 | °C | 带加热阶段 使用显微镜观察 |
| 比热 | 0.32 | cal/g/°C | |
| 传热系数 | 3.36 × 10-4 | cal/cm・sec・°C | |
| 湿膨胀系数 | 1.2 × 10-5 | cm/cm/%RH | |
| 热膨胀系数 | 1.5 × 10-5 | cm/cm/°C | ASTM D 696-70 |
| 折射率 | 1.66 | ASTM D 542-70 （Abbe、20°C） |
|
| 透光率 | 85 | % | JIS K 6714-58 |
2. 因相对湿度不同的吸湿速度变化

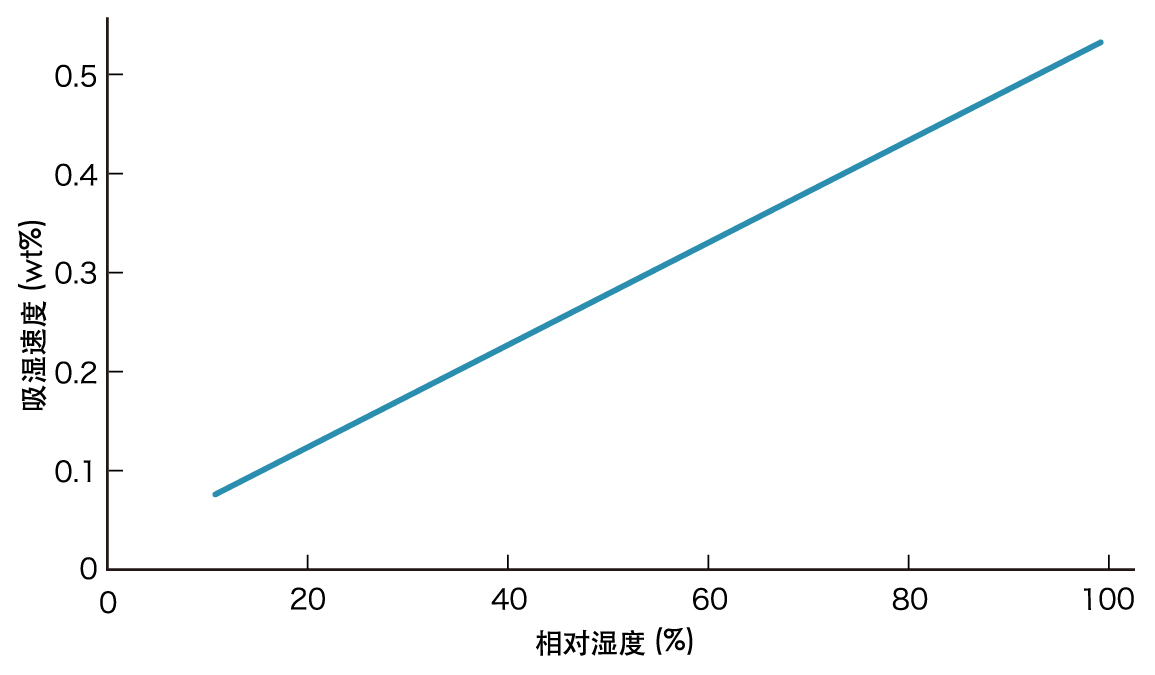

图 1 显示了 Lumirror® 环境湿度大小增加时吸湿速度的变化。
在 25℃ 时进行测量。
3. 不同产品编号的吸湿速度

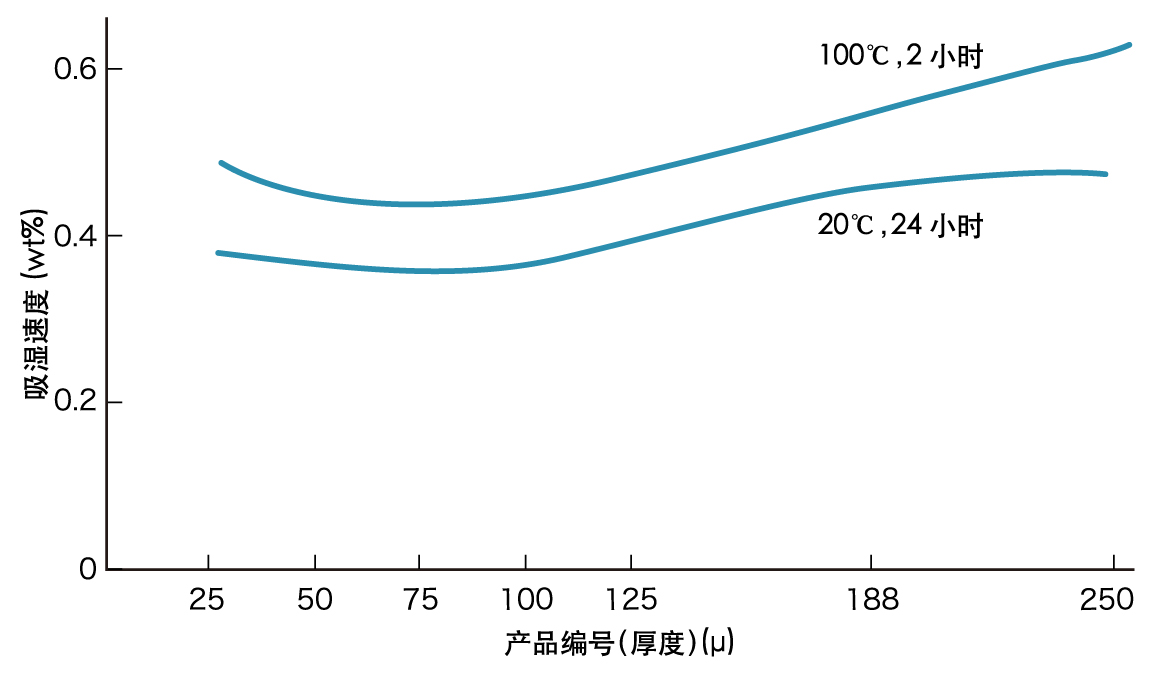

图 2 显示了各种 Lumirror® 产品编号在 20℃ 水中浸泡 24 小时以及在 100℃ 沸水中浸泡 2 小时的吸水性。
测量方法是联邦试验方法标准。NO.406 Method 7031.
4. 干燥曲线

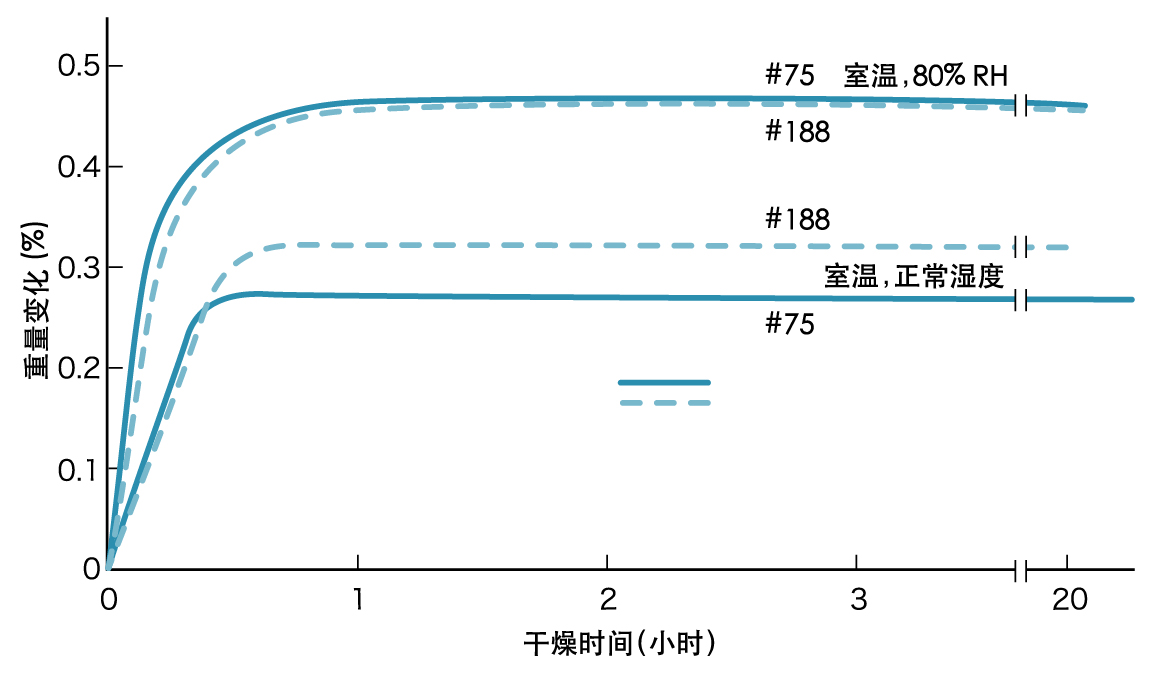

Lumirror® 在 120℃ 下变干燥直到达到平衡状态，然后可在室温下、在 80% RH 或正常湿度下达到足够的平衡。之后，样品再次在 120℃ 下干燥，测量并记录了 #75 (75 μ) 和 #188 (188 μ) 的重量变化以及随时间的变化情况。这些测量结果如图 3.
5. 湿度相关尺寸稳定性

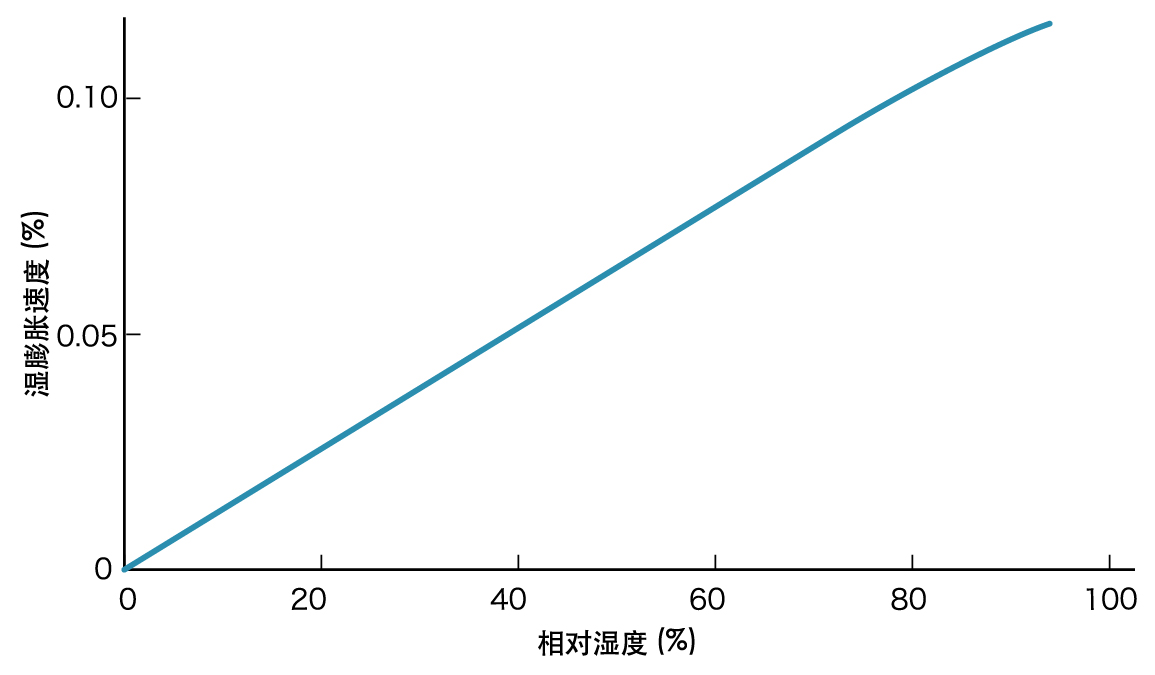

图 4 显示了因环境湿度升高而造成的 Lumirror® 尺寸变化。
Lumirror® 的湿膨胀系数统计在图 4 中，如下所示。
1.2 × 10-5 cm/cm/%RH
6. 热尺寸稳定性

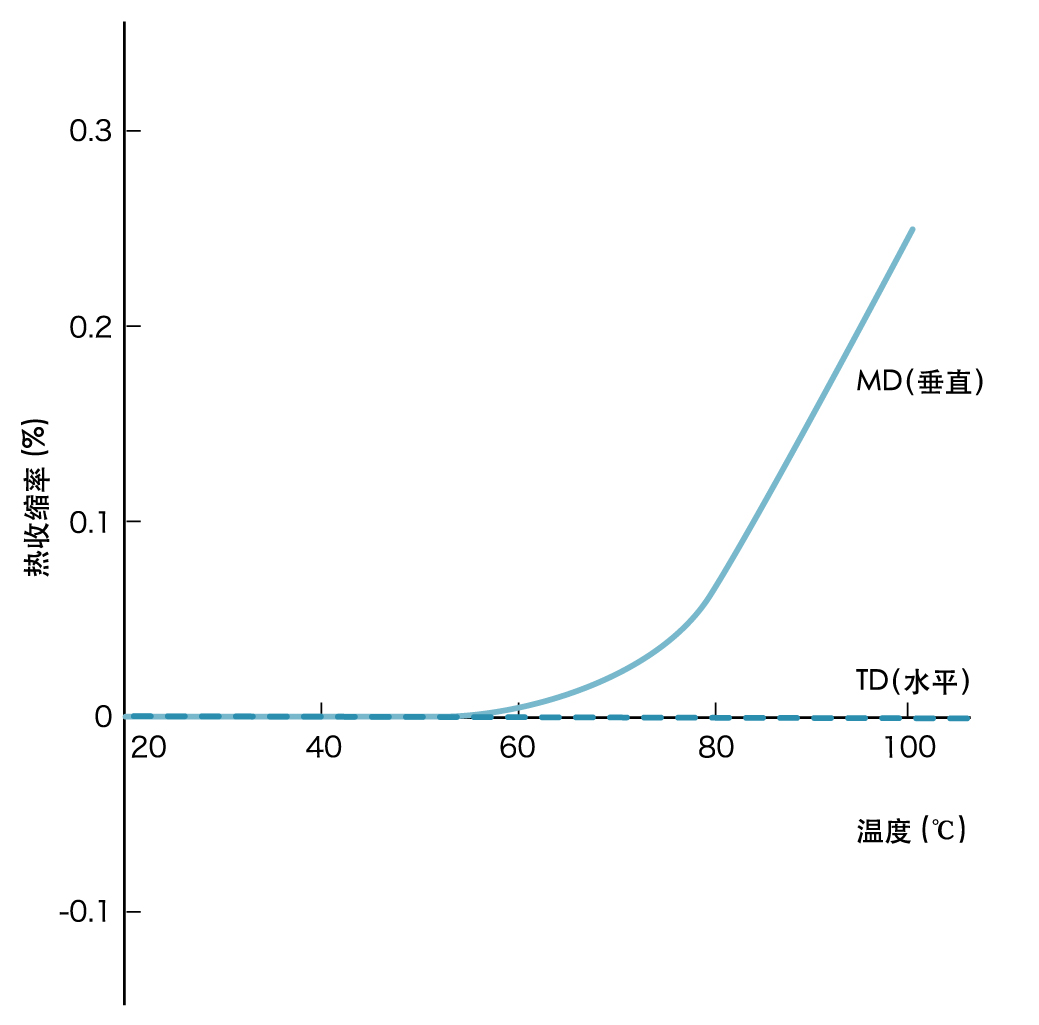

图 5 显示了 Lumirror® #50 (50 μ) 在环境室温高达约 100℃ 时的尺寸变化。
Lumirror® 在室温上下的热膨胀系数如下所示。
测量方法为 ASTM D 696-70。
MD（垂直）：1.2 × 10-5 cm / cm / °C
TD（水平）：1.6 × 10-5 cm / cm / °C
7. 各种产品编号的热收缩率
表 2 显示了在 150℃ 下 2 小时内各种 Lumirror® 产品编号的热收缩率。
测量方法使用符合 JIS C 2318-72 的读数显微镜。
| 厚度 | MD（垂直） | TD（水平） | |
|---|---|---|---|
| 产品编号 | μ | ％ | ％ |
| #6 | 6 | 1.6 | 1.2 |
| #9 | 9 | 1.5 | 1.2 |
| #12 | 12 | 1.3 | 0.2 |
| #16 | 16 | 1.5 | 0.5 |
| #25 | 25 | 1.3 | 1.0 |
| #38 | 38 | 1.3 | 0.4 |
| #50 | 50 | 1.2 | 0.2 |
| #75 | 75 | 1.2 | 0.3 |
| #100 | 100 | 1.2 | 0.3 |
| #125 | 125 | 1.2 | 0.7 |
| #188 | 188 | 1.3 | 0.7 |
| #250 | 250 | 1.2 | 0.7 |
| #350 | 350 | 1.2 | 0.7 |
8. 热收缩率随温度的变化

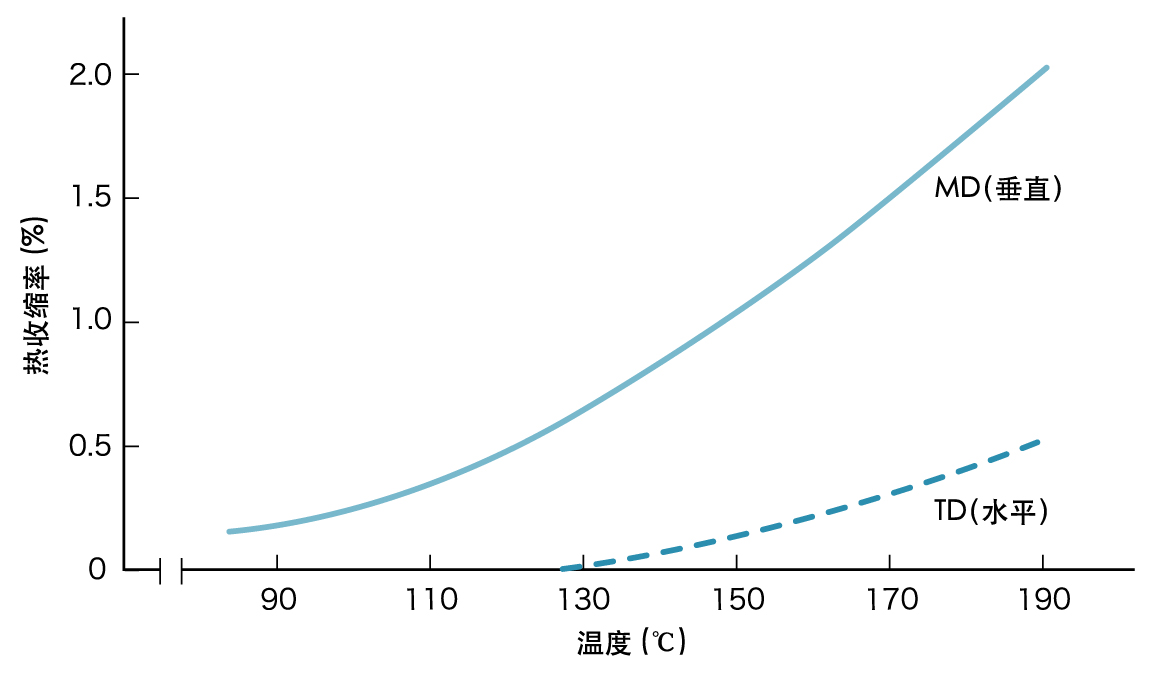

图 6 显示了在 90 至 190℃ 温度范围内 #50 (50 μ) Lumirror® 的热收缩率。
测量方法是 JIS C 2318-72。
9. 不同产品编号的水蒸气渗透性
表 3 显示了各种 Lumirror® 产品编号的水蒸气渗透性。
测量方法是 JIS Z 0208-73，测量条件为 40℃ 和 90% RH。
| 厚度 | 水蒸气渗透性 | |
|---|---|---|
| 产品编号 | μ | g/m2/24 小时/0.1 毫米 |
| #6 | 6 | 4.5 |
| #12 | 12 | 7.5 |
| #25 | 25 | 6.9 |
| #38 | 38 | 5.3 |
| #50 | 50 | 8.8 |
| #75 | 75 | 9.2 |
| #100 | 100 | 6.3 |
10. 与其他薄膜的水蒸气渗透性比较
即使在各种塑料薄膜中，Lumirror® 也具有极低的水蒸气渗透性。
表 4 显示了各种塑料薄膜的水蒸气渗透性，以便进行比较。
Lumirror® 与聚丙烯薄膜具有相同程度的渗透性。
测量方法是 JIS Z 0208-73，测量条件为 40℃ 和 90% RH。
| 薄膜 | 样品厚度 | 水蒸气渗透性 |
|---|---|---|
| μ | g/m2/24 小时/0.1 毫米 | |
| Lumirror® | 25 | 6.9 |
| TORAYFAN® BO ＊ | 22 | 1.2 |
| 高压聚乙烯 | 30 | 5 |
| 拉伸聚碳酸酯 | 25 | 35 |
| 软质聚氯乙烯 | 35 | 23 |
| 拉伸氯乙烯，偏氯乙烯共聚物 | 30 | 1.5 |
| 聚乙烯醇 | 20 | 240 |
| 三乙酸纤维素 | 135 | 410 |
| 防潮玻璃纸 | 32 | 11 |
- 东丽双向拉伸聚丙烯薄膜
11. 与其他薄膜的透气性比较
即使在各种提供的塑料薄膜中，Lumirror® 也具有极低的透气性，展示了食品包装的卓越特性。表 5 显示了各种塑料薄膜的氧气、氮气和二氧化碳的透气性，以便进行比较。
测量温度为 25℃ 时，测量方法为 ASTM D 1434-72。对于任何薄膜，透气性都按照二氧化碳、氧气和氮气的顺序排列，比率为 3 比 5、1 和 1/6 比 1/3。
| 薄膜 | 透气性 | ||
|---|---|---|---|
| 氧气 | 氮气 | 二氧化碳 | |
| Lumirror® | 19 | 4.2 | 74 |
| TORAYFAN® NO ＊1 | 860 | 160 | 2670 |
| TORAYFAN® BO ＊2 | 400 | 84 | 1300 |
| 高压聚乙烯 | 2000 | 720 | 8900 |
| 低压聚乙烯 | 520 | 180 | 2270 |
| 拉伸聚苯乙烯 | 1140 | 180 | 5640 |
| 拉伸硬聚氯乙烯 | 24 | 5.1 | 63 |
| 拉伸氯乙烯，偏氯乙烯共聚物 | 17 | - | 91 |
- 1 东丽无拉伸聚丙烯薄膜
- 2 东丽双向拉伸聚丙烯薄膜
12. 与其他薄膜的有机溶剂蒸汽渗透性比较
表 6 显示了 Lumirror® 及其他各种塑料薄膜的有机溶剂蒸汽渗透性。
测量温度为 40℃，测量方法为 JIS Z 0208-73。
| 薄膜 | 有机溶剂蒸汽渗透性 | |||||
|---|---|---|---|---|---|---|
| 丙酮 | 乙基乙醇 | 甲苯 | 乙基丙酮 | 正庚烷 | 四氯化碳 | |
| Lumirror® | 0.77 | 0.42 | 0.50 | 9.70 | 0.69 | 0.71 |
| TORAYFAN® NO ＊1 | 29.0 | 2.20 | 1300 | 216 | 1440 | 4540 |
| TORAYFAN® BO ＊2 | 1.02 | 1.02 | 661 | 85.5 | 865 | 2020 |
| 高压聚乙烯 | 202 | 19.1 | 1080 | 457 | 1540 | 4670 |
| 拉伸硬聚氯乙烯 | 4330 | 0.44 | 611 | 2220 | 0.52 | 0.27 |
| 拉伸氯乙烯， 偏氯乙烯共聚物 |
512 | 0.39 | 358 | 493 | 0.45 | 8.1 |
- 1 东丽无拉伸聚丙烯薄膜
- 2 东丽双向拉伸聚丙烯薄膜
13. 热降解稳定性
Lumirror® 具有极佳的热降解稳定性。
Lumirror® 最高可用温度通常为 150℃。计划长期使用时，建议使用 130℃ 或更低。

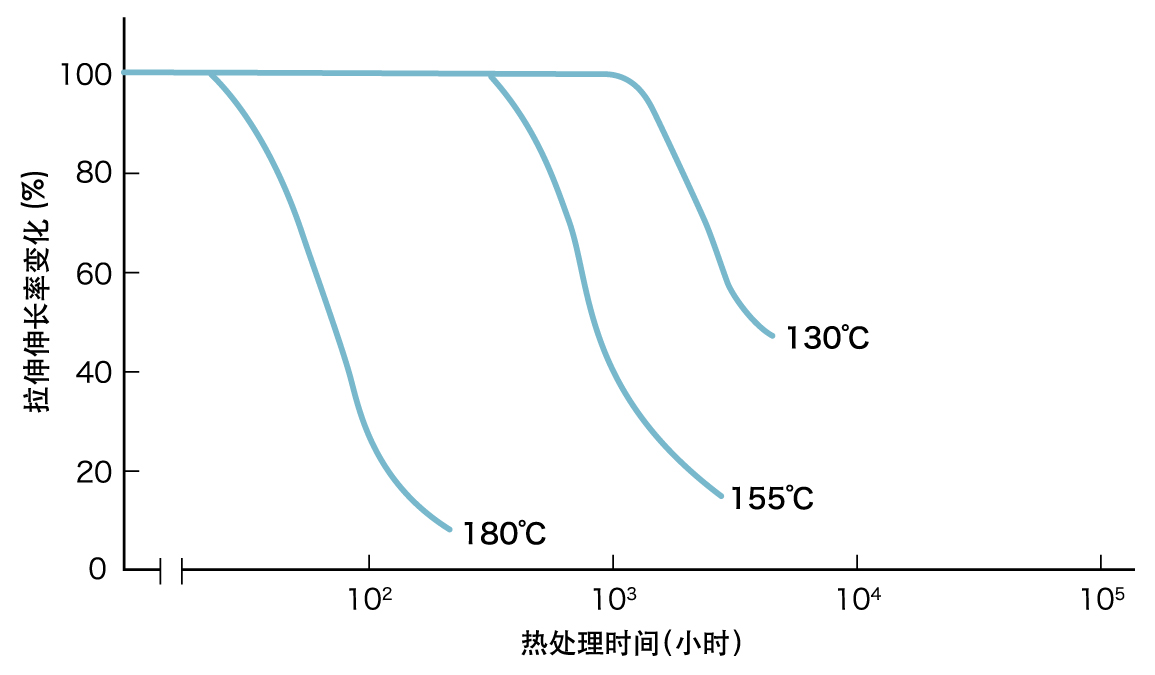

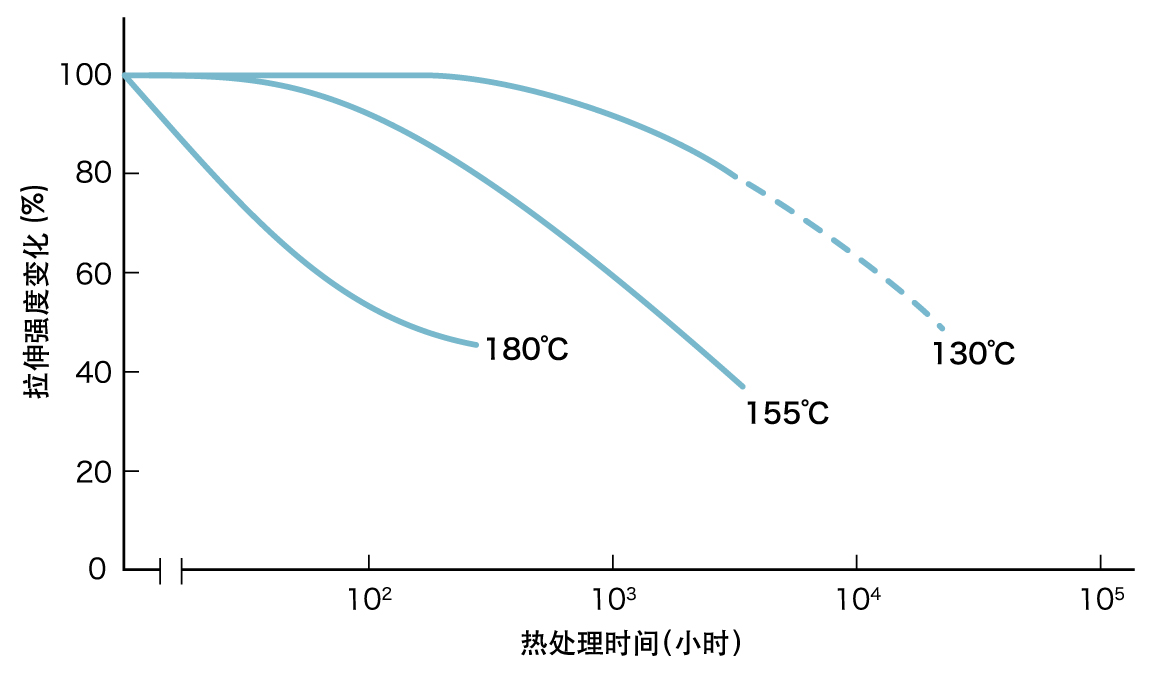

图 7 和图 8 显示了热处理后在典型温度下进行热处理后，Lumirror® 的拉伸强度和伸长率随着热处理时间的变化情况。
用于测量的每个样品的厚度为 #38 (38 μ)。
14. 耐热寿命

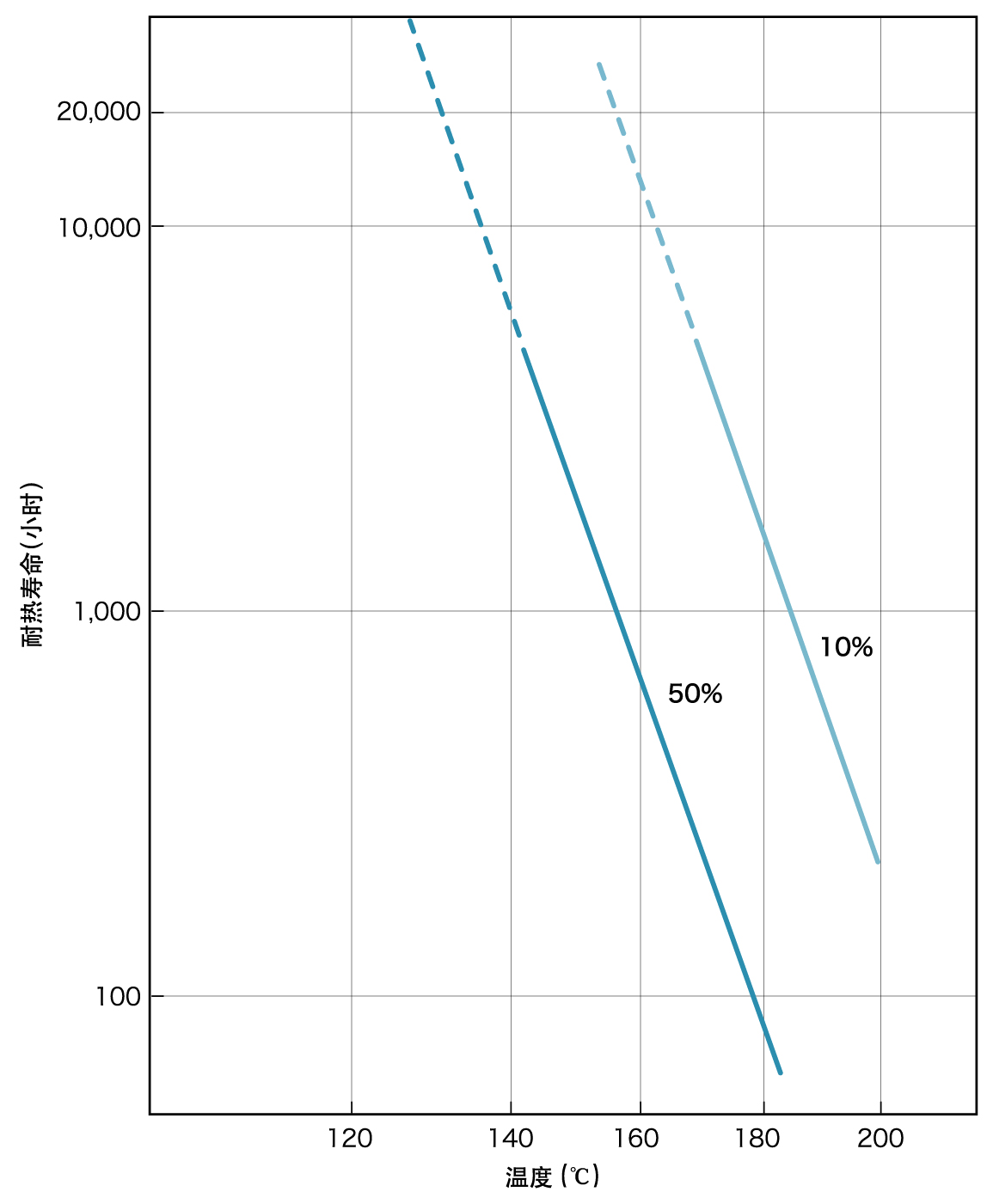

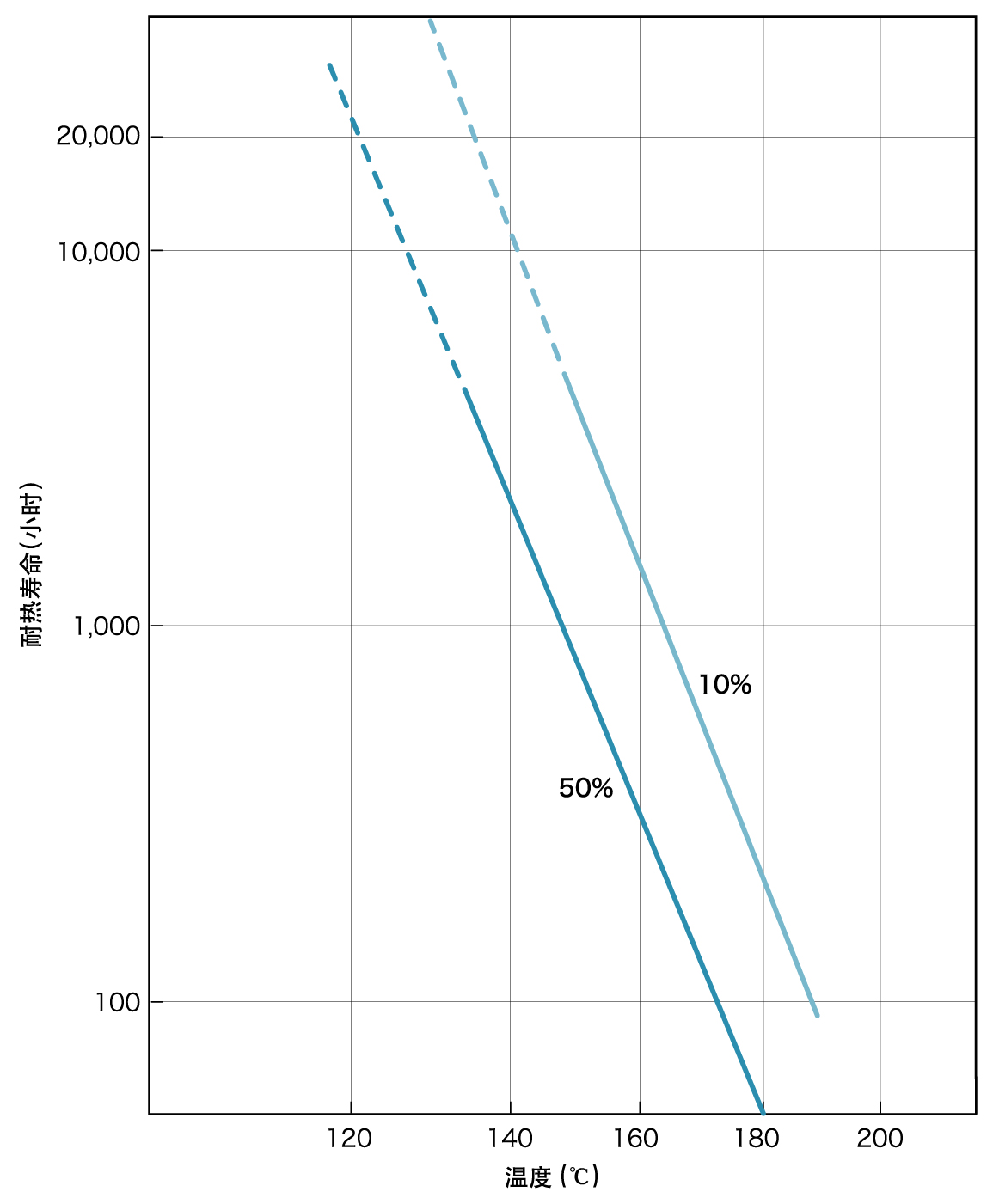

Lumirror® 的最初拉伸强度和伸长率为 100%，图 9 和 10 显示了这些值因温度变化下降到 50% 和 10%（代表寿命变化）所需的时间。
用于测量的每个样品的厚度为 #50 (50 μ)。
