机械特性
在提供的各种塑料薄膜中，Lumirror® 具有高拉伸强度且非常坚固，即使厚度 0.025 毫米也不能用手撕裂。使用纤薄材料可使生产的产品更小、更轻或性能更高。
1. 不同产品编号的拉伸强度和伸长率
表 1 显示了各种 Lumirror® 产品编号的拉伸强度和拉长率。
测量方法是 JIS C 2318-72。
| 厚度 | MD（垂直） | TD（水平） | |||
|---|---|---|---|---|---|
| 拉伸强度 | 拉伸伸长率 | 拉伸强度 | 拉伸伸长率 | ||
| 产品编号 | μ | 千克/毫米2 | % | 千克/毫米2 | % |
| #6 | 6 | 20.0 | 130 | 24.0 | 90 |
| #9 | 9 | 20.0 | 130 | 27.0 | 100 |
| #12 | 12 | 22.0 | 140 | 26.0 | 120 |
| #16 | 16 | 22.0 | 150 | 25.0 | 120 |
| #25 | 25 | 21.0 | 160 | 25.0 | 130 |
| #38 | 38 | 23.0 | 140 | 25.0 | 130 |
| #50 | 50 | 22.0 | 150 | 22.0 | 130 |
| #75 | 75 | 22.0 | 150 | 22.0 | 130 |
| #100 | 100 | 21.5 | 150 | 21.0 | 130 |
| #125 | 125 | 21.0 | 150 | 20.0 | 140 |
| #188 | 188 | 19.0 | 190 | 19.0 | 140 |
| #250 | 250 | 18.0 | 190 | 17.5 | 150 |
| #350 | 350 | 16.0 | 190 | 15.0 | 160 |
2. 拉伸强度和伸长率与其他薄膜的比较情况
在现有多种塑料薄膜中，Lumirror® 具有最高的拉伸强度。表 2 显示了在相同条件下测量的各种塑料薄膜的拉伸强度和拉长率，以便进行比较。
每个测量样品的厚度为 25 μ，测试条件为 20℃ 和 65% RH。
| 薄膜 | 拉伸强度 | 拉伸伸长率 |
|---|---|---|
| 千克/毫米2 | % | |
| Lumirror® | 24 | 130 |
| TORAYFAN® NO *1 | 3 至 5 | 700 |
| TORAYFAN® BO *2 | 19 | 130 |
| 高压聚乙烯 | 2 | 300 |
| 拉伸聚苯乙烯 | 10 | 10 至 20 |
| 尼龙 6 | 10 | 400 |
| 拉伸尼龙 6 | 10 至 25 | 50 至 130 |
| 拉伸聚碳酸酯 | 10 | 150 |
| 软质聚氯乙烯 | 3 至 4 | 300 |
| 硬质聚氯乙烯 | 5 | 30 至 130 |
| 拉伸硬聚氯乙烯 | 12 | 80 |
| 拉伸氯乙烯，偏氯乙烯共聚物 | 12 | 70 |
| 盐酸橡胶 | 10 | 130 |
| 三乙酸纤维素 | 12.5 | 40 |
| 玻璃纸 | 12 至 20 | 15 |
- 1 东丽无拉伸聚丙烯薄膜
- 2 东丽双向拉伸聚丙烯薄膜
3. 拉伸强度和伸长率随温度的变化

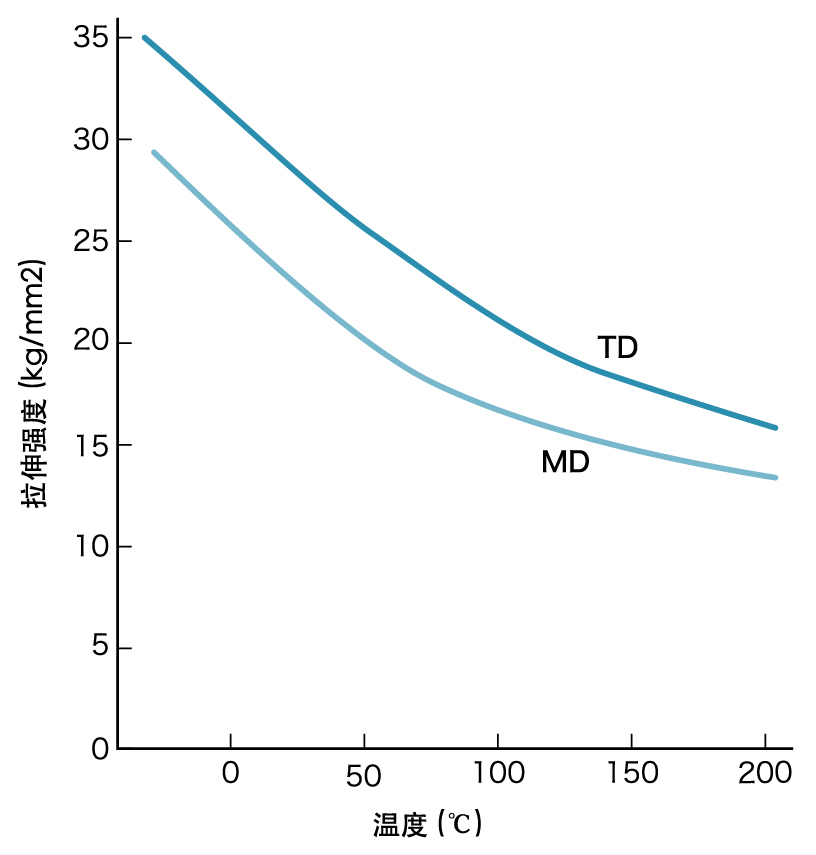

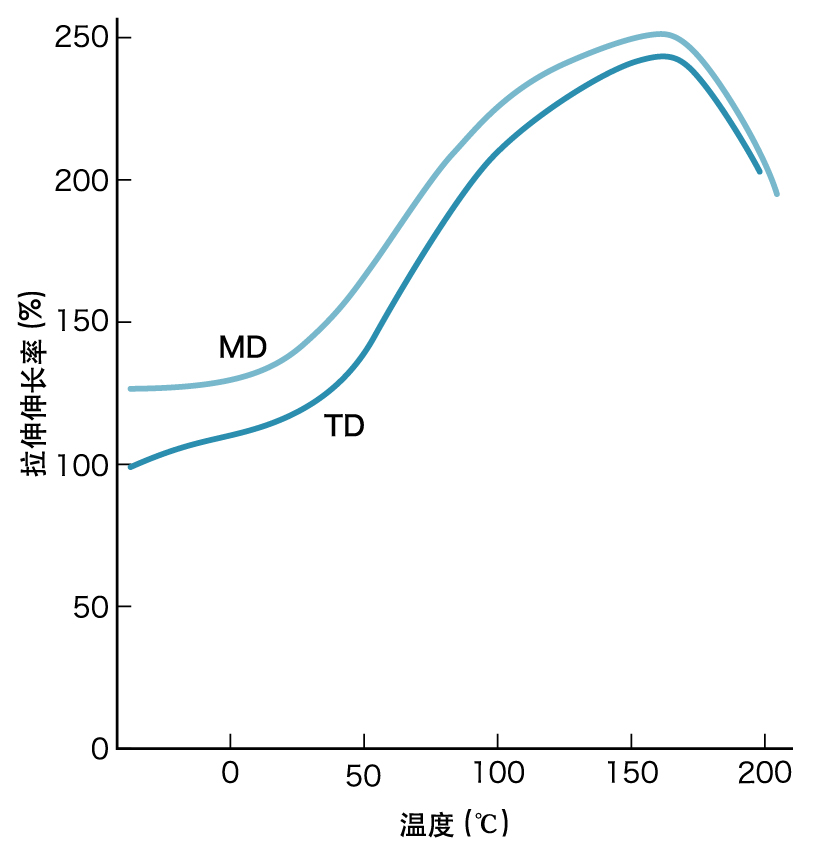

图 1 和图 2 显示了 Lumirror® 拉伸强度和伸长率随温度的变化。
每个测量样品的厚度为 #38 (38 μ)，测试方法是 JIS C 2318-72。
4. 拉伸强度和伸长率随温度变化的曲线
Lumirror® 保留了极佳的机械特性，可在 -70 至 +150℃ 的广泛温度范围内使用。

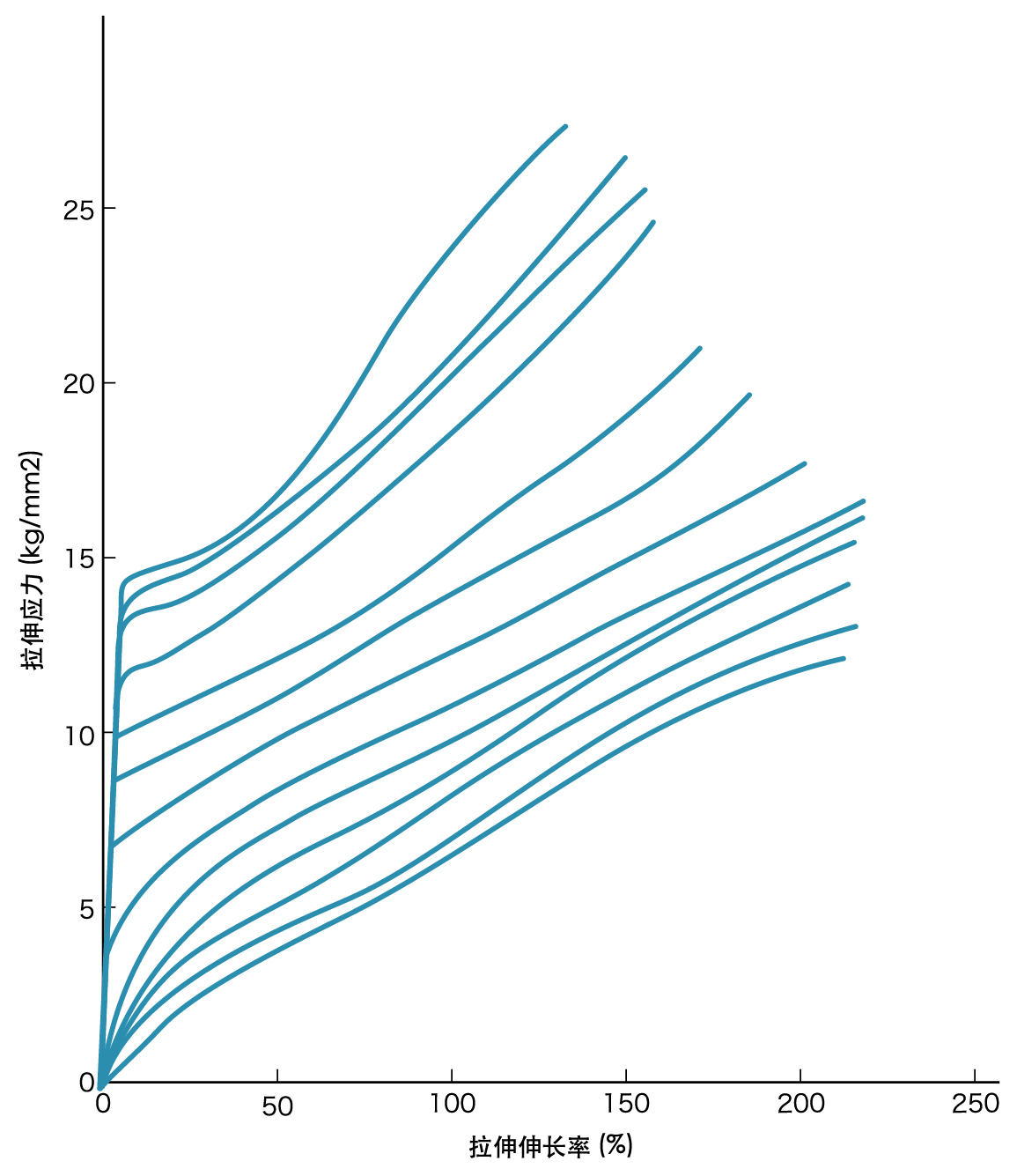

图 3 显示了 -20℃ 至 +200℃ 范围内对 #38 (38 μ) Lumirror® 测量的拉伸强度和伸长率曲线。
测量方法是 JIS C 2318-72。
5. 拉伸模量与其他薄膜的比较情况
在现有多种塑料薄膜中，Lumirror® 具有最大的拉伸模量。
表 3 显示了在相同条件下测量的各种塑料薄膜的拉伸模量，以便进行比较。
每个测量样品的厚度为 25 μ，测试条件为 20℃ 和 65% RH。
| 薄膜 | 拉伸模量 |
|---|---|
| 千克/毫米2 | |
| Lumirror® | 400 |
| TORAYFAN® NO *1 | 90 |
| TORAYFAN® BO *2 | 200 |
| 高压聚乙烯 | 20 |
| 拉伸聚苯乙烯 | 120 |
| 尼龙 6 | 60 |
| 拉伸尼龙 6 | 150 |
| 拉伸聚碳酸酯 | 110 |
| 软质聚碳酸酯 | 20 |
| 硬质聚氯乙烯 | 140 |
| 拉伸硬聚氯乙烯 | 300 |
| 拉伸氯乙烯，偏氯乙烯共聚物 | 40 |
| 盐酸橡胶 | 140 |
| 三乙酸纤维素 | 300 |
| 玻璃纸 | 150 至 320 |
- 1 东丽无拉伸聚丙烯薄膜
- 2 东丽双向拉伸聚丙烯薄膜
6. 略拉长时拉伸应力随温度的变化
Lumirror® 的拉伸应力在仅延长一小部分时不会快速增加或变化，因为即使在低于室温的温度下，Lumirror® 通常也具有极好的耐冷性能。
但是，热塑性树脂的一个特征是它们在高于室温的温度下会逐渐减弱。

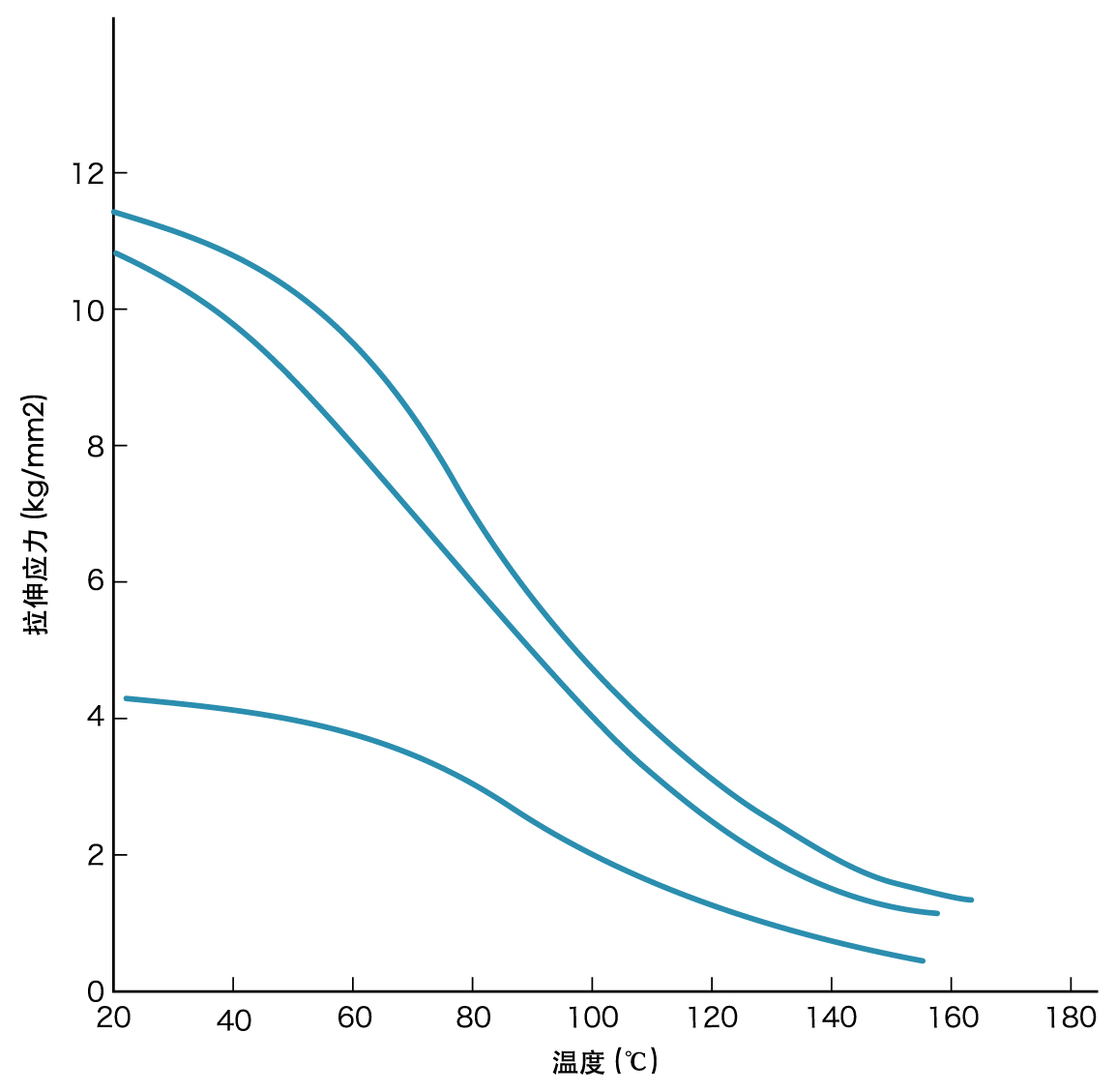

图 4 显示了延长 1%、3% 和 5% 时，#75 (75 μ) Lumirror® 拉伸应力随温度的变化。
测量方法是 JIS C 2318-72。
7. 动态特性随温度的变化

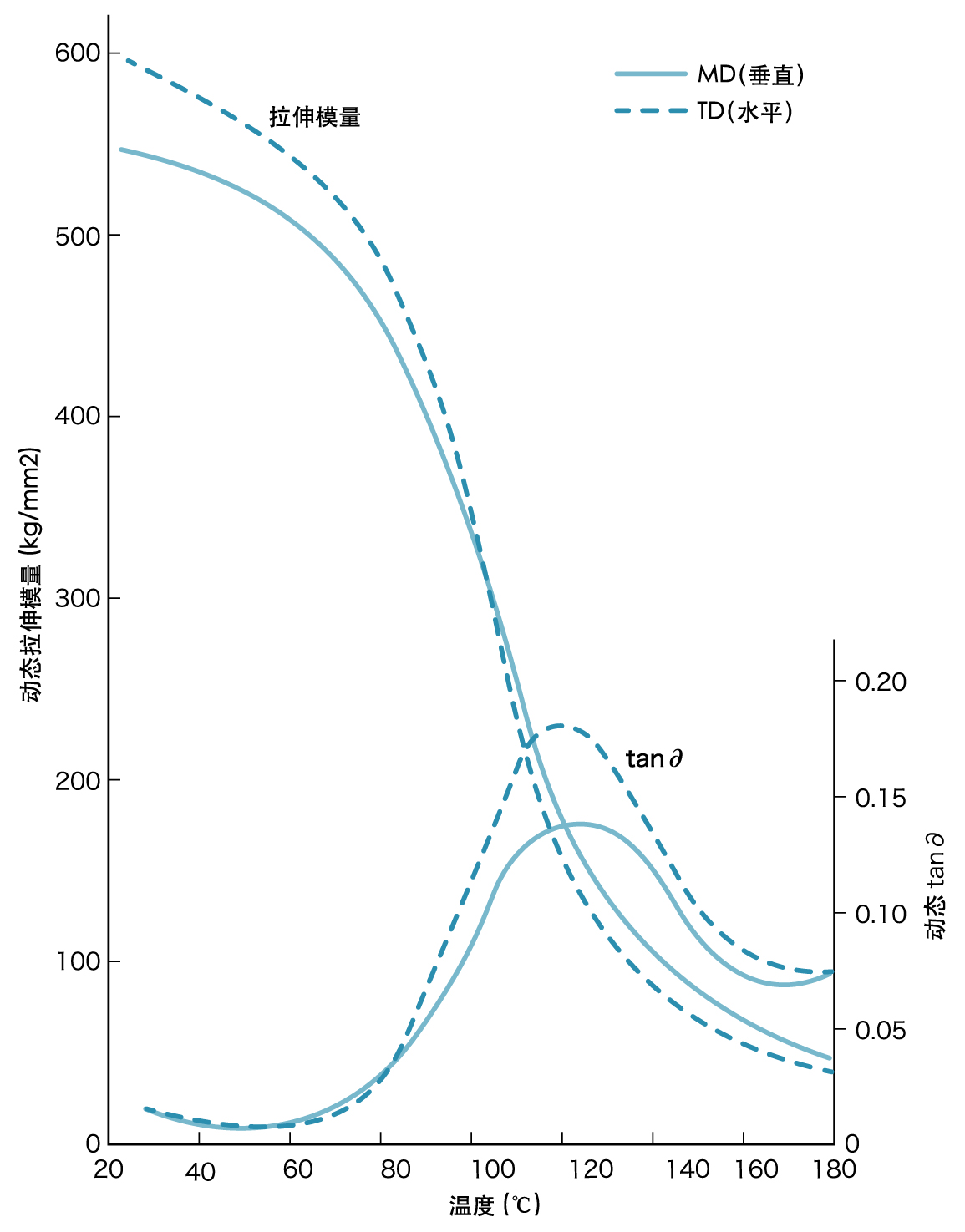

图 5 显示了 #12 (12 μ) Lumirror® 的动态拉伸模量和 tan δ。
8. 蠕变特性

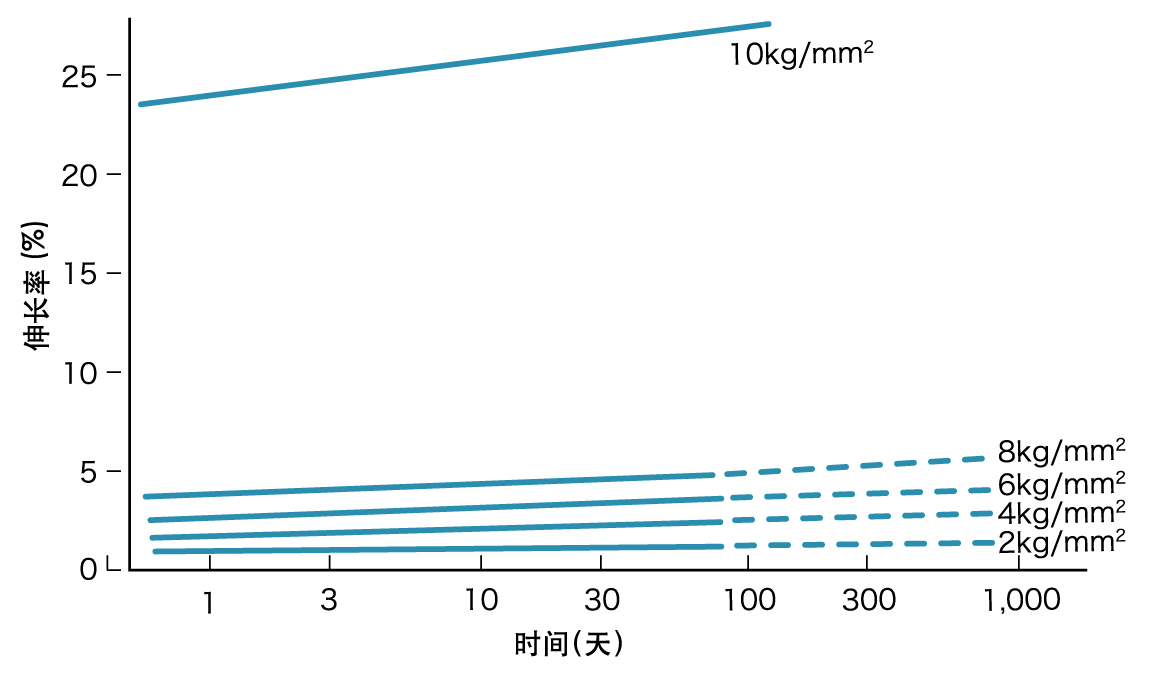

图 6 显示了在 2 至 10 kg/mm2 的张力下测量的 #188 (188 μ) Lumirror® 的蠕变特性。测量样品的宽度为 10 毫米，长度为 1,000 毫米，测试条件为 25℃ 和 65% RH。
9. 各种产品编号的终端撕裂强度
表 4 显示了各种 Lumirror® 产品编号的终端撕裂强度。
测量方法是 JIS C 2318-72。
| 高度 | MD（垂直） | TD（水平） | |
|---|---|---|---|
| 产品编号 | μ | kg/20mm | kg/20mm |
| #6 | 6 | 4.8 | 3.6 |
| #9 | 9 | 7.0 | 6.0 |
| #12 | 12 | 9.0 | 9.0 |
| #16 | 16 | 14.5 | 13.0 |
| #25 | 25 | 22.0 | 20.0 |
| #38 | 38 | 32.0 | 30.0 |
| #50 | 50 | 40.0 | 36.5 |
| #75 | 75 | 60.0 | 56.5 |
| #100 | 100 | 72.0 | 73.0 |
| #125 | 125 | 87.5 | 88.0 |
| #188 | 188 | 125.0 | 130.0 |
| #250 | 250 | 150.0 | 160.0 |
| #350 | 350 | 200.0 | 240.0 |
10. 终端撕裂强度与其他薄膜的比较情况
在现有多种塑料薄膜中，Lumirror® 具有最高的终端撕裂强度。表 2 显示了各种塑料薄膜的终端撕裂强度，以便进行比较。所有值的测量厚度均为 25 μ，测量方法为 JIS C 2318-72。
| 薄膜 | 终端撕裂强度 |
|---|---|
| kg/20mm | |
| Lumirror® | 22 |
| TORAYFAN® NO *1 | 3 |
| TORAYFAN® BO *2 | 15 |
| 高压聚乙烯 | 2 |
| 拉伸聚苯乙烯 | 0.3 至 1.5 |
| 尼龙 6 | 5 |
| 拉伸尼龙 6 | 20 |
| 软质聚氯乙烯 | 3 |
| 硬质聚氯乙烯 | 6 |
| 拉伸硬聚氯乙烯 | 10 |
| 拉伸氯乙烯，偏氯乙烯共聚物 | 10 |
| 盐酸橡胶 | 10 |
| 三乙酸纤维素 | 4 |
| 玻璃纸 | 6 |
| 防潮玻璃纸 | 4 |
| 聚乙烯层压玻璃纸 | 5 |
- 1 东丽无拉伸聚丙烯薄膜
- 2 东丽双向拉伸聚丙烯薄膜
11. 各种产品编号的抗裂强度
表 6 显示了各种 Lumirror® 产品编号的抗裂强度。
测量方法是 JIS P8112-63。
| 厚度 | 抗裂强度 | ||
|---|---|---|---|
| 产品编号 | μ | 千克/厘米2 | 千克/厘米2/毫米 |
| #6 | 6 | 1.53 | 255 |
| #16 | 16 | 4.89 | 305 |
| #25 | 25 | 6.00 | 240 |
| #38 | 38 | 9.19 | 242 |
12. 抗裂强度与其他薄膜的比较情况
在现有多种塑料薄膜中，Lumirror® 具有最高的抗裂强度。
表 7 显示了各种塑料薄膜的抗裂强度，以便进行比较。
| 薄膜 | 抗裂强度 |
|---|---|
| 千克/厘米2/毫米 | |
| Lumirror® | 200 至 300 |
| TORAYFAN® BO *1 | 150 至 170 |
| 高压聚乙烯 | 6 至 10 |
| 软质聚氯乙烯 | 40 至 60 |
| 拉伸氯乙烯，偏氯乙烯共聚物 | 60 至 70 |
| 玻璃纸 | 80 至 100 |
| 防潮玻璃纸 | 60 至 70 |
- 1 东丽双向拉伸聚丙烯薄膜
13. 冲击强度与其他薄膜的比较情况
在现有多种塑料薄膜中，Lumirror® 具有最高的冲击强度。
表 8 显示了各种塑料薄膜的冲击强度，以便进行比较。每个测量样品的厚度为 25 μ，测量方法是在 25℃ 时采用 JIS K6745-72 落珠法。
| 薄膜 | 冲击强度 （25μ） | |
|---|---|---|
| 千克/厘米 | 千克/厘米/毫米 | |
| Lumirror® | 25 | 1,000 |
| TORAYFAN® NO *1 | 1 | 40 |
| TORAYFAN® BO *2 | 17 | 680 |
| 高压聚乙烯 | 4 | 160 |
| 拉伸聚苯乙烯 | 0.6 | 24 |
| 尼龙 6 | 12 | 480 |
| 拉伸尼龙 6 | 25 | 1,000 |
| 拉伸聚碳酸酯 | 25 | 1,000 |
| 软质聚氯乙烯 | > 9 | > 360 |
| 硬质聚氯乙烯 | 2 | 80 |
| 拉伸硬聚氯乙烯 | 18 | 720 |
| 拉伸氯乙烯，偏氯乙烯共聚物 | 10 | 400 |
| 盐酸橡胶 | > 15 | > 600 |
| 三乙酸纤维素 | 8 | 320 |
| 玻璃纸 | 9 | 375 |
| 防潮玻璃纸 | 9 | 360 |
| 聚乙烯层压玻璃纸 | 7 | 280 |
- 1 东丽无拉伸聚丙烯薄膜
- 1 东丽双向拉伸聚丙烯薄膜
14. 各种产品编号的 抗撕裂性差
表 9 显示了各种 Lumirror® 产品编号的抗撕裂性差。
测量方法是 JIS P8116-73。
| 厚度 | MD（垂直） | TD（水平） | |
|---|---|---|---|
| 产品编号 | μ | ｇ | g |
| #12 | 12 | 10 | 8 |
| #25 | 25 | 20 | 15 |
| #38 | 38 | 27 | 25 |
| #50 | 50 | 35 | 30 |
| #75 | 75 | 52 | 45 |
| #100 | 100 | 79 | 77 |
| #125 | 125 | 90 | 94 |
| #188 | 188 | 140 | 146 |
| #250 | 250 | 187 | 180 |
| #350 | 350 | 313 | 316 |
15. 耐折度
表 10 Lumirror® 的耐折度（可折叠的次数）。
测量方法是 JIS P8115-63，测试在室温下进行。
| 厚度 | MD（垂直） | TD（水平） | |
|---|---|---|---|
| 产品编号 | μ | 张力 250kg/cm2 | 张力 100kg/cm2 |
| #12 | 12 | > 120,000 | > 120,000 |
| #25 | 25 | > 120,000 | > 120,000 |
| #50 | 50 | 38,600 | 85,200 |
| #125 | 125 | 25,800 | 38,300 |
| #250 | 250 | 4,000 | 22,000 |
16. 弯曲复原率
Lumirror® 的弯曲复原率测量结果如下所示。
10 毫米 × 60 毫米（宽x长）的样品重量为 275 克，基座为 30 毫米 × 40 毫米，放置在距离薄膜弯曲位置 180°的边缘 20 毫米处。一分钟后，重量被去除，立即测量复原总量，以及测量一分钟后的回收量。
这些测量结果如表 11 所示。
| 厚度 | 即时恢复率 | 1 分钟后恢复率 | |
|---|---|---|---|
| 产品编号 | μ | % | % |
| #12 | 12 | 18 | 32 |
| #25 | 25 | 25 | 69 |
| #250 | 250 | 75 | 83 |
17. 摩擦系数
表 12 显示了 Lumirror® 的摩擦系数。
测量方法为 ASTM D 1894-63。
| 高度 | 静态摩擦系数 | 动态摩擦系数 | |
|---|---|---|---|
| 产品编号 | μ | ||
| #25 | 25 | 0.44 | 0.40 |
| #50 | 50 | 0.43 | 0.35 |
| #125 | 125 | 0.25 | 0.21 |
